PVDF材料との純粋な浄水のための限外濾過の膜モジュール
限外濾過は不用な混合物からの病原性のあり、固形廃棄物の圧力仲介された懸濁液を高める専門にされた膜ろ過技術である。プロダクトは限外濾過があらゆる病原性のある無駄が非常に純粋、なかった後作り出した。限外濾過の特徴のほとんどは限外濾過の作戦が半透膜の利用と一直線に並ぶので膜ベースのろ過にかなり類似している。膜はさまざまなタイプ限外濾過プロセスのためにである場合もある使用した。例えば、micellar高められた膜は圧力主導の限外濾過プロセスを使用して複雑な化学薬品を濾過できる。micellarおよび界面活性剤ベースのフィルターはを使用して無駄から2016年重金属を限外濾過の作戦(等トルトラ取除くことができる;等黄、1994年)。その上、人工的に化学膜をまたある限外濾過の作戦を使用して汚染物質の広い範囲を隔離すること有用作り出した。従って、ユーザーの要求および必要によって圧力主導のプロセスを使用して廃物から特定のタイプの汚染物質を分けるように、限外濾過の膜は設計されている。
2.2 UFの膜モジュールの構造そして指定
2.2.1 UFモジュールの小型
サイズおよび重量
|
モデル | KH-UF-4040W-PVDF | KH-UF-6040W-PVDF |
モジュールの直径(A、mm) | Φ90 mm | Φ160 mm | |
モジュールの長さ(B、mm) | 960mm | 960mm | |
モジュールの長さ(C、mm) | 1106のmm | 1304のmm | |
入口/出口(D、mm)のサイズ | DN25 | DN32 | |
作動のタイプ | 中への外側 | 中への外側 | |
膜区域 | 8.0 M2 | 20のM2 | |
モジュールの乾燥重量 | 5つのKg | 12のKg | |
変数 |
貝材料 | UPVC | UPVC |
膜材料 | PVDF | PVDF | |
膜の気孔のサイズ | 0.03μm | 0.03μm | |
空繊維の内部の直径 | 0.7 mm | 0.7 mm | |
空繊維の外の直径 | 1.3mm | 1.3mm | |
浸透水の濁り度 | ≤ 0.2NTU | ≤ 0.2 NTU | |
浸透水のSDIの価値
|
≤ 3 | ≤ 3 | |
浄化された水の率を溶かしなさい (0.10MP、20℃) |
≥1000L/H | ≥3000L/H | |
典型的なプロセス
|
温度較差 | 5-45 ℃ | 5-45 ℃ |
水素イオン濃度指数の範囲 | 2-13 | 2-13 | |
別のための浸透の変化率 水 |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
作動圧力 | ≤0.12 MPa | ≤0.12MPa | |
最高の吸入圧 | 0.2 MPa | 0.2MPa | |
影響を及ぼす変化率 |
1.5-2.0回の 浸透の変化 |
1.5-2.0回の 浸透の変化 |
|
影響を及ぼす時 | 一度1 30-120分あたり | 一度1 30-120分あたり | |
影響を及ぼすことの間にオンライン化学的清浄 | 一度1 7-14日あたりに | 一度1 7-14日あたりに |
次として構造:モジュール2.2.2タイプAの8インチのUF。
サイズおよび重量
|
モデル | KH-UF-8040W-PVDF | KH-UF-8060W-PVDF |
モジュールの直径(A、mm) | Φ200 mm | Φ200 mm | |
モジュールの長さ(B、mm) | 1220のmm | 1640のmm | |
モジュールの長さ(C、mm) | 1365のmm | 1785のmm | |
入口/出口のサイズ | DN50 | DN50 | |
作動のタイプ | 中への外側 | 中への外側 | |
膜区域 | 30のM2 | 45のM2 | |
モジュールの乾燥重量 | 20のKg | 35のKg | |
変数 |
貝材料 | UPVC | UPVC |
膜材料 | PVDF | PVDF | |
膜の気孔のサイズ | 0.03μm | 0.03μm | |
空繊維の内部の直径 | 0.7 mm | 0.7 mm | |
空繊維の外の直径 | 1.3mm | 1.3mm | |
浸透水の濁り度 | ≤ 0.2NTU | ≤ 0.2 NTU | |
浸透水のSDIの価値
|
≤ 3 | ≤ 3 | |
浄化された水ののための変化率 (0.10MP、20℃) |
≥ 3600L/H | ≥ 5400L/H | |
典型的なプロセス
|
温度較差 | 5-45 ℃ | 5-45 ℃ |
水素イオン濃度指数の範囲 | 2-13 | 2-13 | |
別のための浸透の変化率 水 |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
作動圧力 | ≤0.12 MPa | ≤0.12MPa | |
最高の吸入圧 | 0.2 MPa | 0.2MPa | |
影響を及ぼす変化率 |
1.5-2.0回の 浸透の変化 |
1.5-2.0回の 浸透の変化 |
|
影響を及ぼす時 | 一度1 30-120分あたり | 一度1 30-120分あたり | |
影響を及ぼすことの間にオンライン化学的清浄 | 一度1 7-14日あたりに | 一度1 7-14日あたりに |
モジュール2.2.3タイプBの8インチのUF。次として構造:
サイズおよび重量
|
モデル | KH-UF-SFX2860-PVDF | KH-UF-SFX2880-PVDF |
モジュールの直径(OD、mm) | Φ225 mm | Φ225 mm | |
モジュールの長さ(L1、mm) | 1500のmm | 2000のmm | |
モジュールの長さ(L2、mm) | 1630のmm | 2130のmm | |
モジュールの長さ(L3、mm) | 1820のmm | 2320のmm | |
モジュールの長さ(L、mm) | 1860のmm | 2360のmm | |
作動のタイプ | 中への外側 | 中への外側 | |
膜区域 | 52のM2 | 77のM2 | |
モジュールの乾燥重量 | 42のKg | 62のKg | |
変数 |
貝材料 | UPVC | UPVC |
膜材料 | PVDF | PVDF | |
膜の気孔のサイズ | 0.03μm | 0.03μm | |
空繊維の内部の直径 | 0.7 mm | 0.7 mm | |
空繊維の外の直径 | 1.3mm | 1.3mm | |
浸透水の濁り度 | ≤ 0.2NTU | ≤ 0.2 NTU | |
浸透水のSDIの価値
|
≤ 3 | ≤ 3 | |
浄化された水の率を溶かしなさい (0.10MP、20℃) |
≥ 6500L/H | ≥ 8000L/H | |
典型的なプロセス
|
温度較差 | 5-45 ℃ | 5-45 ℃ |
水素イオン濃度指数の範囲 | 2-13 | 2-13 | |
別のための浸透の変化率 水 |
40 - 80 l/m2/hr | 40 -80 l/m2/hr | |
作動圧力 | ≤0.12 MPa | ≤0.12MPa | |
最高の吸入圧 | 0.2 MPa | 0.2MPa | |
影響を及ぼす変化率 |
1.5-2.0回の 浸透の変化 |
1.5-2.0回の 浸透の変化 |
|
影響を及ぼす時 | 一度1 30-120分あたり | 一度1 30-120分あたり | |
影響を及ぼすことの間にオンライン化学的清浄 | 一度1 7-14日あたりに | 一度1 7-14日あたりに |

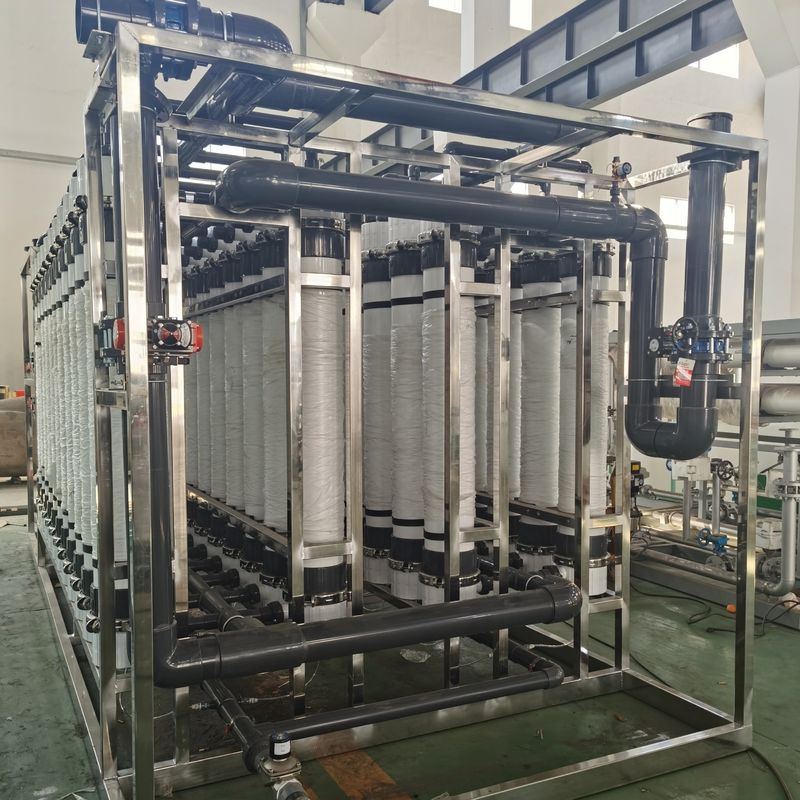

私達のMBRモジュールの全取付けそして申込手続きは次の写真として記述されている:
